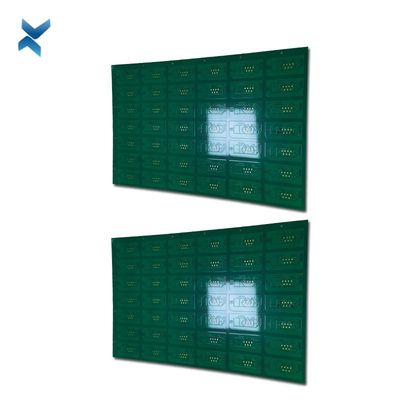

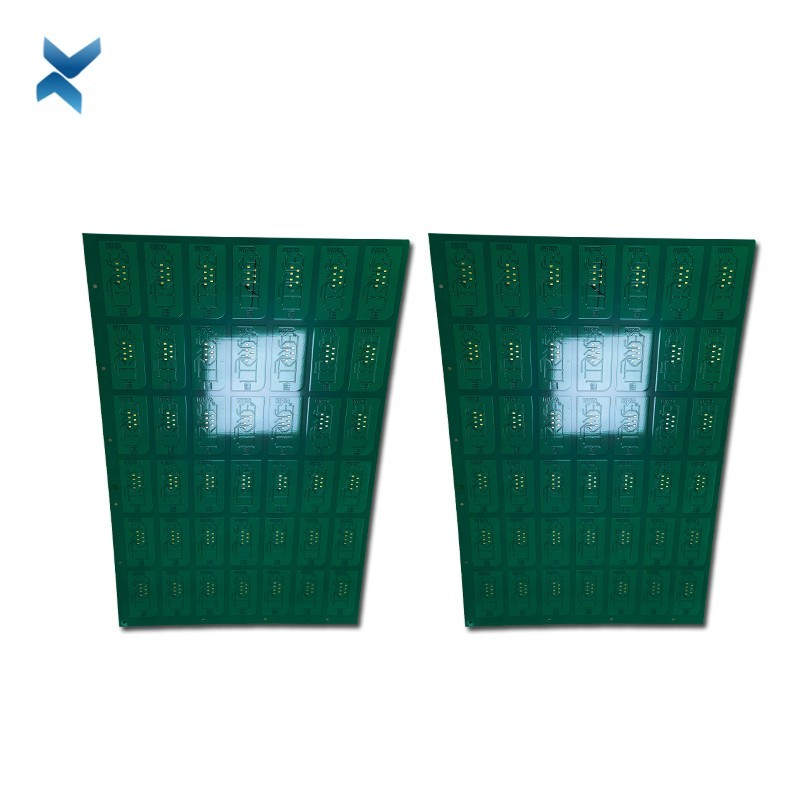

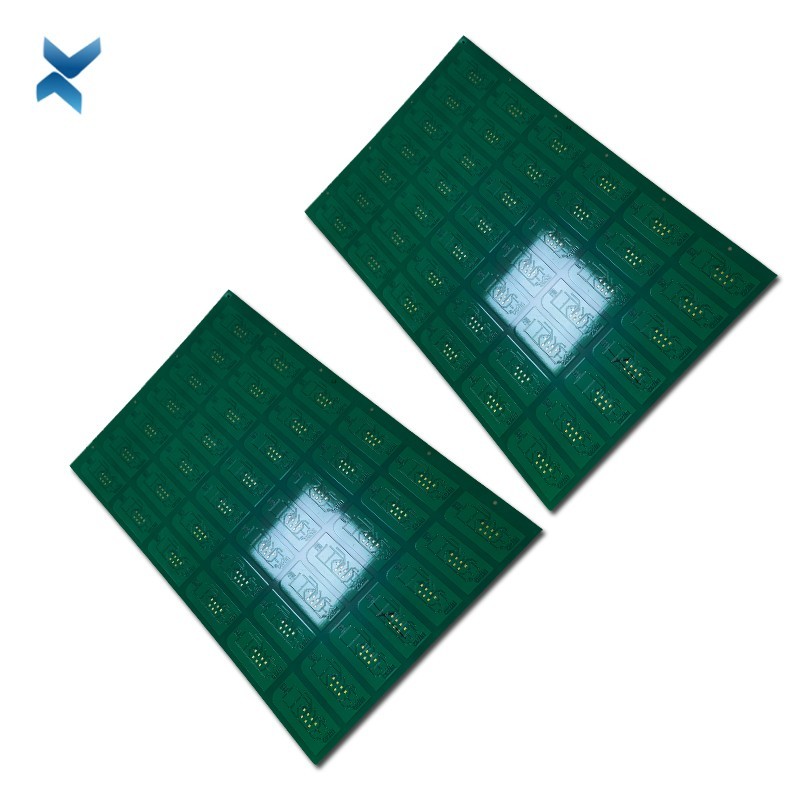

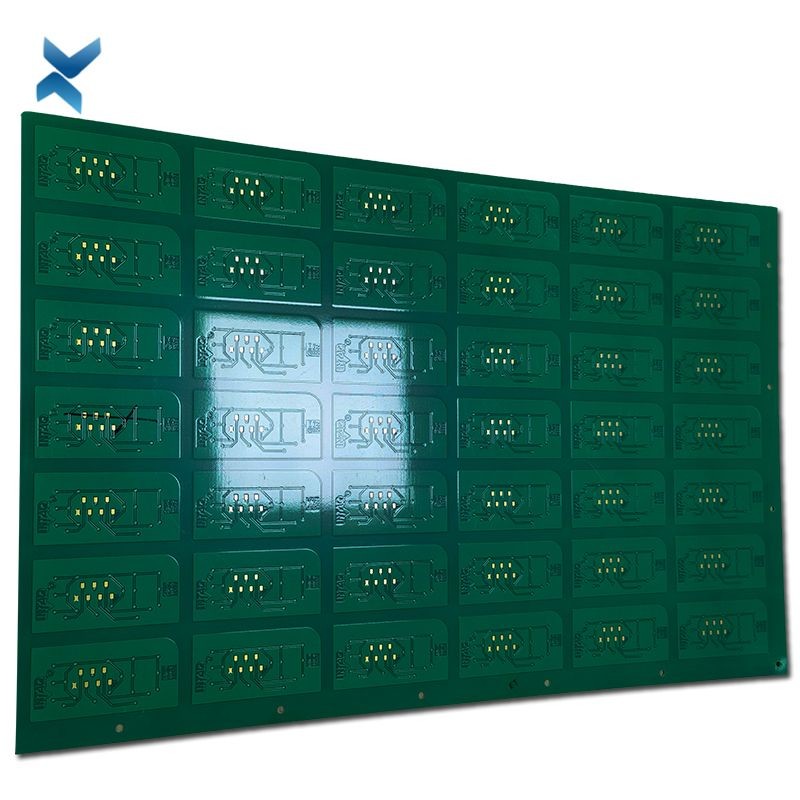

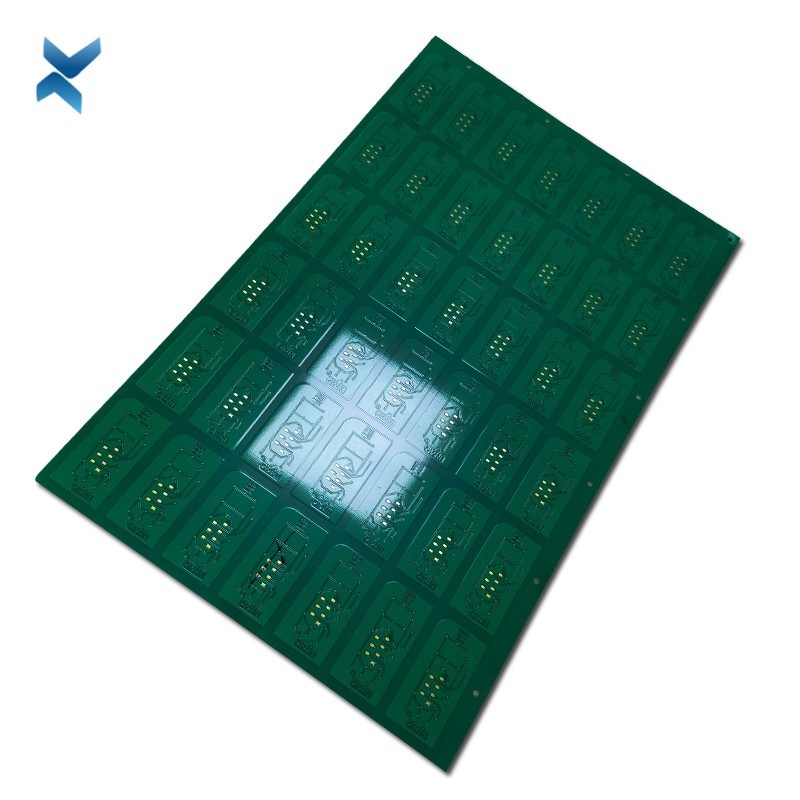

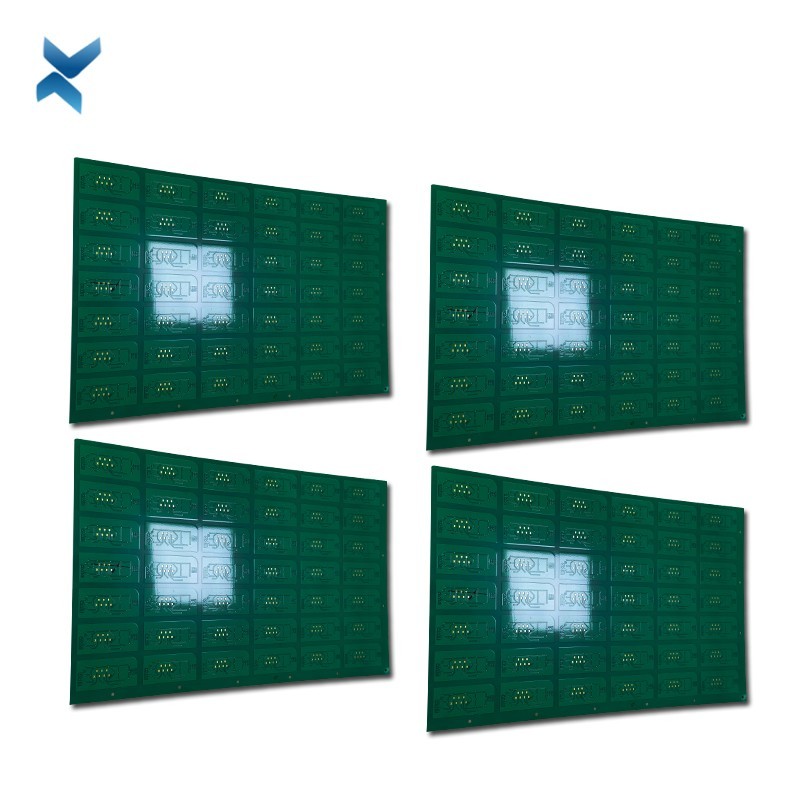

Elektronik İçin Çift Taraflı HDI Çok Katmanlı PCB Devre Kartı

Özel elektronik hdi çift taraflı çok katmanlı pcb gerber servis düzeneği

Çok Katmanlı PCB nedir?

Çok katmanlı PCB'ler daha fazla elektronik bileşen içerebildiğinden, dört ila on iki katman arasında değişen çeşitleriyle günümüzün elektrikli cihazlarında yaygın olarak kullanılmaktadır.Birkaç uygulama.

Tipik bir dört katmanlı yığında, elektromanyetik uyumluluk (EMI) performansını iyileştirmek için, sinyal katmanları düzlemlere olabildiğince yakın yerleştirilmeli ve güç ile yer düzlemi arasında büyük bir çekirdek kullanılmalıdır.Sinyal izi ile zemin düzlemi arasındaki sıkı bağlantı, genellikle düzlem empedansını azaltır ve bu da baskılı devre kartına bağlı kablolardan gelen ortak mod radyasyonunu daha da azaltır.

Tek taraflı PCB ve çift taraflı PCB kombinasyonu ile gelen bir PCB türüdür.

Çift taraflı PCB'den daha fazla katmana sahiptir.

Çok katmanlı PCB'ler nasıl çalışır?

Çok katmanlı bir PCB tasarımında, tasarımcının bir katmanı bir yer düzlemine, diğerini de güç düzlemine ayırması gerekir.Yalnızca dijital PCB'ler için, tasarımcı ayrıca tüm güç katmanını ayırabilir ve üst ve alt katmanda boşluk varsa, bu alan herhangi bir ek güç rayı yolunu yönlendirmek için kullanılabilir.Güç katmanları her zaman tahtanın ortasındadır ve zemin üst katmana daha yakındır.Güç, iç katmanlarda halledildikten sonra, kalan alan yönlendirme yapan sinyal izleri için kullanılabilir.

PCB Yan Kaplama

Kenar kaplama, PCB'de bulunan levha kenarının metalleştirilmesidir.

Kenar kaplama, Bordür kaplama, kaplama kontur, yan metal, bu kelimeler aynı işlevi tanımlamak için de kullanılabilir.

Yarı Kesilmiş Tüfekli Delikler

Castellations, bir baskılı devre kartının kenarlarında bulunan deliklerden veya yollardan kaplanır.

PCB kartlarının kenarlarında yarı kaplamalı delikler şeklinde oluşturulan girintilerdir.

Bu yarım delikler, modül kartı ile üzerine lehimleneceği kart arasında bir bağlantı oluşturmayı amaçlayan pedler olarak işlev görür.

parametreler

• Katmanlar: 10L çok katmanlı pcb
• Tahta Düşüncesi: 2.0mm
• Temel Malzeme: S1000-2 Yüksek tg
• Minimum Delikler: 0,2 mm
• Minimum Çizgi Genişliği/Boşluk:0,25 mm/0,25 mm
• İç Katman PTH ile Çizgi Arasındaki Minimum Açıklık: 0,2 mm
• Boyut: 250,6 mm × 180,5 mm
• En Boy Oranı:10 : 1
• Yüzey işleme:ENIG+ Seçici sert altın
• Proses özellikleri: Yüksek tg, Yan kaplama, Seçici sert altın, Yarı Kesilmiş Tüfekli Delikler
• Uygulamalar: Wi-Fi modülleri

FQA

1. PCB'de sert altın nedir?

Sert Elektrolitik Altın olarak da bilinen Sert Altın yüzey kaplaması, daha fazla dayanıklılık için sertleştiriciler eklenmiş bir altın tabakasından oluşur ve elektrolitik bir işlem kullanılarak bir nikel bariyer kaplaması üzerine kaplanır.

2. Sert altın kaplama nedir?
Sert altın kaplama, daha rafine bir tane yapısına sahip daha sert bir tortu elde etmek için altının tane yapısını değiştirmek üzere başka bir elementle alaşımlanmış bir altın elektro kaplamadır.

Sert altın kaplamada kullanılan en yaygın alaşım elementleri kobalt, nikel veya demirdir.

3. Enig ve sert altın arasındaki fark nedir?
ENIG kaplama, sert altın kaplamadan çok daha yumuşaktır.

ENIG kaplama ile tane boyutları yaklaşık 60 kat daha büyüktür ve sertlik 20 ile 100 HK25 arasındadır.

ENIG kaplama, yalnızca 35 gram veya daha az temas kuvvetinde iyi tutar ve ENIG kaplama tipik olarak sert kaplamaya göre daha az döngü sürer.

Üreticiler arasında popüler bir trend, karttan karta lehimlemedir.

Bu teknik, şirketlerin üretim sırasında başka bir montajın içine yerleştirilebilecek tek bir pano üzerinde entegre modüller (genellikle düzinelerce parça içeren) üretmesine olanak tanır.

Başka bir PCB'ye monte edilecek bir PCB üretmenin kolay bir yolu, mazgallı montaj delikleri oluşturmaktır.

Bunlar aynı zamanda "mazgallı yollar" veya "mazgallı yollar" olarak da bilinir.
