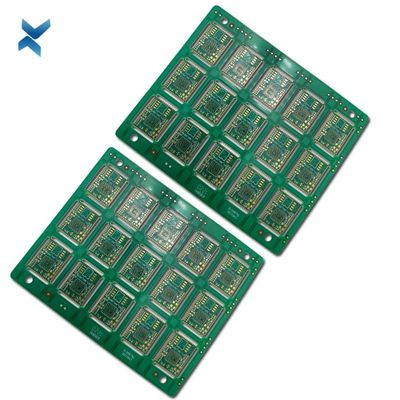

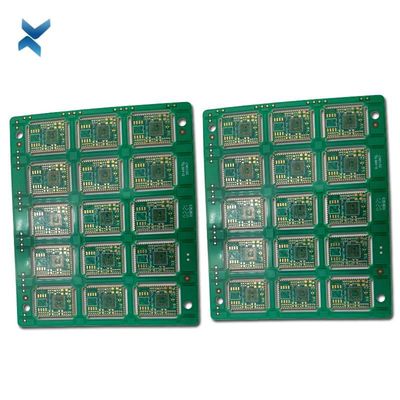

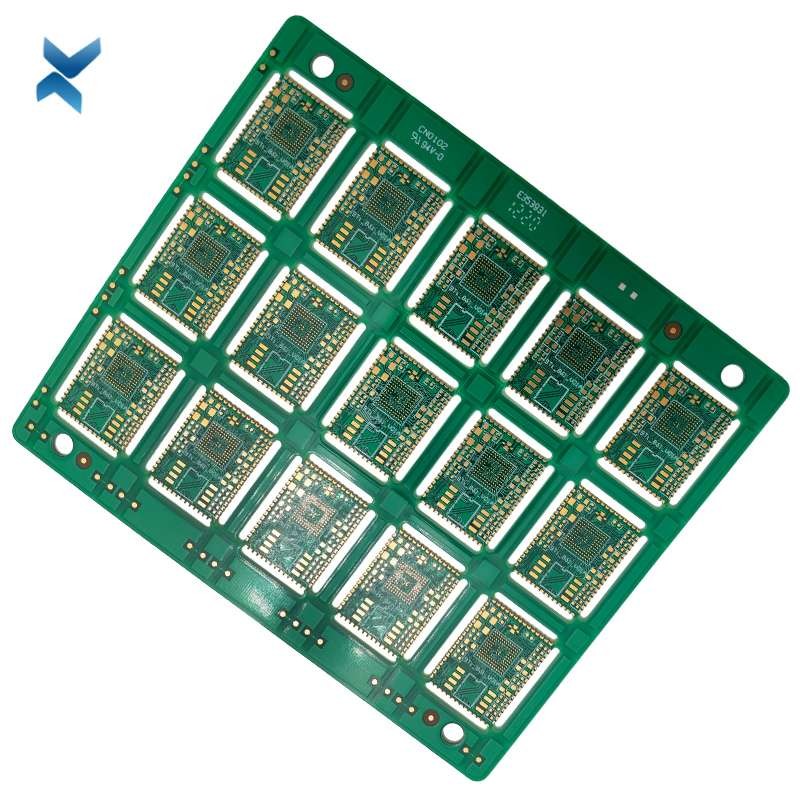

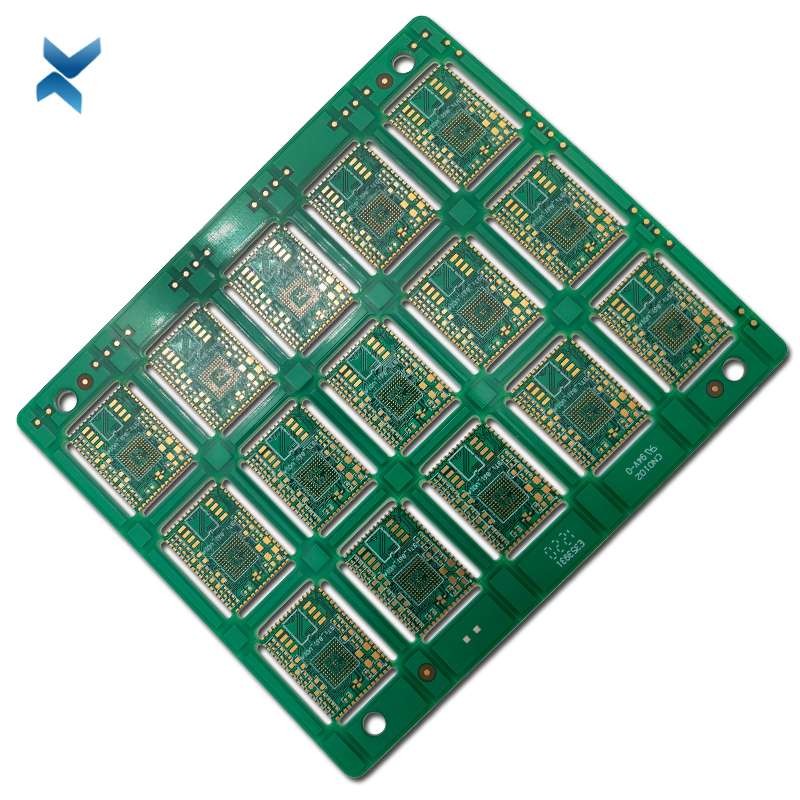

Daldırma Altın Şerit İşlemi ile Çok Katmanlı PCB Baskı Devre Kartı Montajı

Çin'de yüksek kaliteli Çok Katmanlı PCB takımı baskı devre kartları Üreticisi

Çok Katmanlı PCB nedir?

Basit bir ifadeyle, Çok Katmanlı PCB, ikiden fazla katmana sahip bir baskılı devre kartıdır ve en az üç iletken iletken malzeme katmanına veya bakır katmana sahiptir.Çok katmanlı bir PCB'ye bakıldığında, üst ve alt katmanlar çift taraflı bir PCB'ye benziyor ancak çekirdeğin her iki tarafında daha fazla katman var.Bu katmanlar bakır kaplı deliklerle birbirine bağlıdır ve 40 katmana kadar tanık olduğumuz gibi daha fazla katman olabilir.Aktif ve pasif bileşenler, çok katmanlı PCB'nin üst ve alt katmanlarına yerleştirilirken, iç yığın katmanlar yönlendirme için kullanılır.

Çok katmanlı PCB'ler nasıl çalışır?
Çok katmanlı PCB üretim sürecine yönelik ilk adım, kartın yerleşimini Eagle, Proteus Altium ve KiCAD gibi PCB tasarım yazılımlarından herhangi birini kullanarak tasarlamaktır.Tasarım hazır olduktan sonra, iç katman çekirdek ve laminatını bakır folyo, kuru film direnci ve UV ışığı ile istenen kalınlıkta yapmak önemlidir.Tasarım iş akışındaki bir sonraki adım, iç katman çekirdeğini, prepreg levhaları ve bakır folyo levhaları içeren laminasyondur.Ardından, ısıtılmış bir hidrolik pres kullanarak basınç, ısı ve vakum uygulamak gelir ve katmanlar arasında hava sıkışmadığından emin olmak önemlidir.Sertleştikten sonra, prepreglerden gelen reçineler, çok katmanlı bir PCB oluşturmak için levhaları, çekirdeği ve folyoyu birleştirir.

PCB Yan Kaplama

Kenar kaplama, PCB'de bulunan levha kenarının metalleştirilmesidir.

Kenar kaplama, Bordür kaplama, kaplama kontur, yan metal, bu kelimeler aynı işlevi tanımlamak için de kullanılabilir.

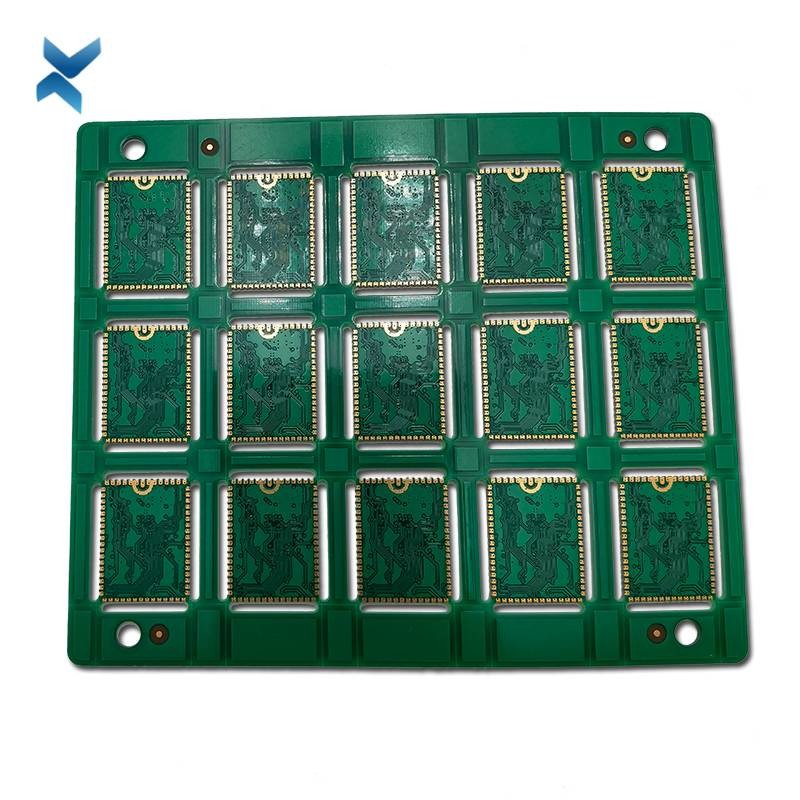

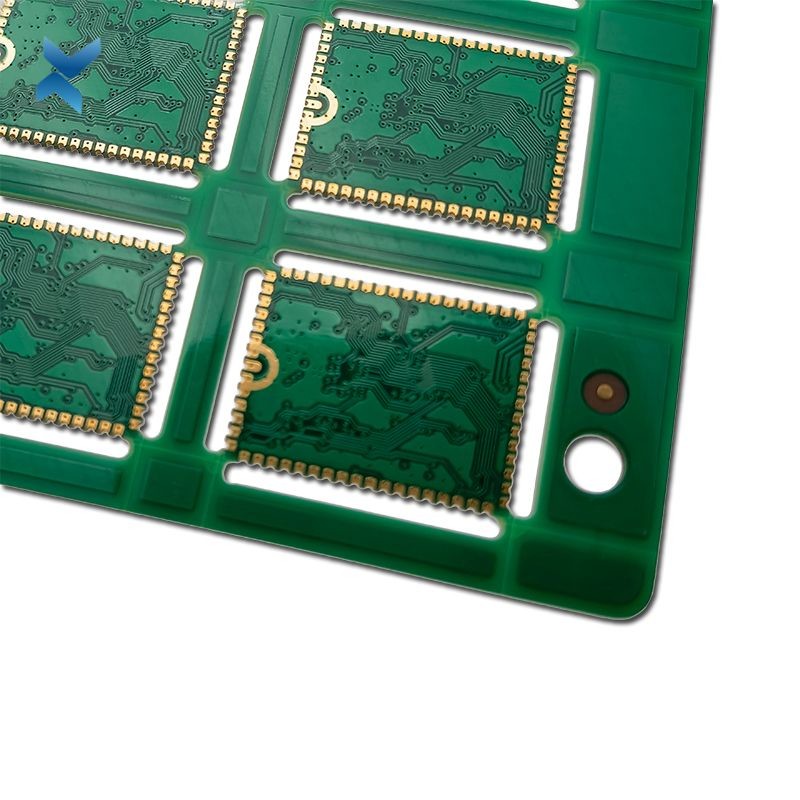

Yarı Kesilmiş Tüfekli Delikler

Castellations, bir baskılı devre kartının kenarlarında bulunan deliklerden veya yollardan kaplanır.

Bu yarım delikler, modül kartı ile üzerine lehimleneceği kart arasında bir bağlantı oluşturmayı amaçlayan pedler olarak işlev görür.

parametreler

• Katmanlar: 8L çok katmanlı pcb
• Tahta Düşüncesi: 2.0mm
• Temel Malzeme: S1000-2 Yüksek tg
• Minimum Delikler: 0,2 mm
• Minimum Çizgi Genişliği/Boşluk:0,25 mm/0,25 mm
• İç Katman PTH ile Çizgi Arasındaki Minimum Açıklık: 0,2 mm
• Boyut: 250,6 mm × 180,5 mm
• En Boy Oranı:10 : 1
• Yüzey işleme:ENIG+ Seçici sert altın
• Proses özellikleri: Yüksek tg, Yan kaplama, Seçici sert altın, Yarı Kesilmiş Tüfekli Delikler
• Uygulamalar: Wi-Fi modülleri

FQA

1. PCB'de sert altın nedir?

Sert Elektrolitik Altın olarak da bilinen Sert Altın yüzey kaplaması, daha fazla dayanıklılık için sertleştiriciler eklenmiş bir altın tabakasından oluşur ve elektrolitik bir işlem kullanılarak bir nikel bariyer kaplaması üzerine kaplanır.

2. Sert altın kaplama nedir?
Sert altın kaplama, daha rafine bir tane yapısına sahip daha sert bir tortu elde etmek için altının tane yapısını değiştirmek üzere başka bir elementle alaşımlanmış bir altın elektro kaplamadır.

Sert altın kaplamada kullanılan en yaygın alaşım elementleri kobalt, nikel veya demirdir.

3. Enig ve sert altın arasındaki fark nedir?
ENIG kaplama, sert altın kaplamadan çok daha yumuşaktır.

ENIG kaplama ile tane boyutları yaklaşık 60 kat daha büyüktür ve sertlik 20 ile 100 HK25 arasındadır.

ENIG kaplama, yalnızca 35 gram veya daha az temas kuvvetinde iyi tutar ve ENIG kaplama tipik olarak sert kaplamaya göre daha az döngü sürer.

Üreticiler arasında popüler bir trend, karttan karta lehimlemedir.

Bu teknik, şirketlerin üretim sırasında başka bir montajın içine yerleştirilebilecek tek bir pano üzerinde entegre modüller (genellikle düzinelerce parça içeren) üretmesine olanak tanır.

Başka bir PCB'ye monte edilecek bir PCB üretmenin kolay bir yolu, mazgallı montaj delikleri oluşturmaktır.

Bunlar aynı zamanda "mazgallı yollar" veya "mazgallı yollar" olarak da bilinir.
